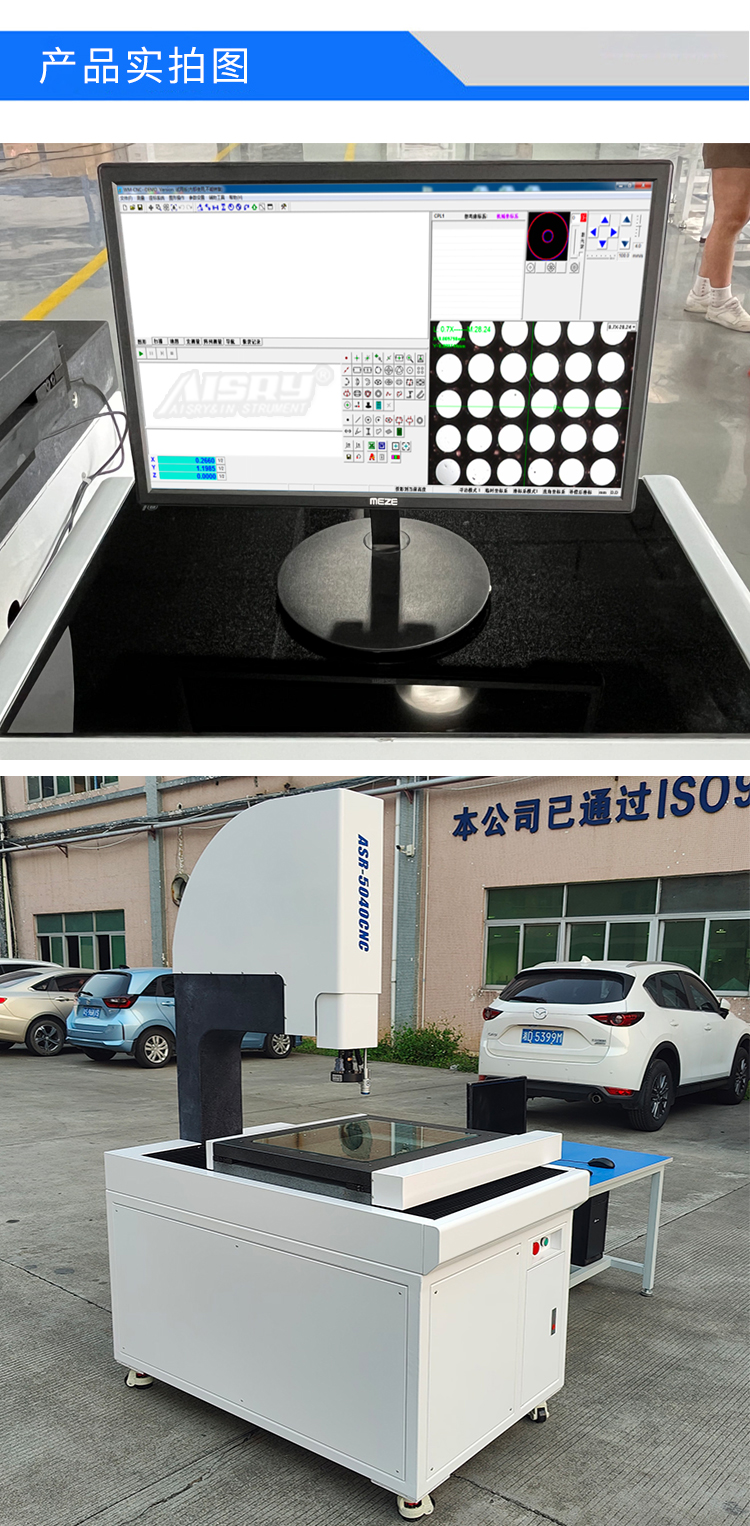

全自動二次元影像測量儀2.5次元
簡介：二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用專業測量軟件來測量物體尺寸，而傳統投影儀則是將物體通過光學投影放大后進行測量。
手動/全自動影像測量儀
一、產品簡介
1.1二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用專業測量軟件來測量物體尺寸，而傳統投影儀則是將物體通過光學投影放大后進行測量。
1.2 二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
二、產品特點
2.1 力求光學領域之高精度測量，獨立開發全大理石結構產品（底座，立柱，工作臺均采用高精度 “濟南青” 純天然花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，不易風化，能耐酸、堿及腐蝕氣體的侵蝕，永不變形、永不生銹。
2.2 加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高性價比產品，讓您的選擇更加充滿信心！
2.3 三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動。
2.4 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面。
2.5 可調LED環形表面光源，實現大角度照明，避免工件受熱變形。
2.6 由精密光學尺與數據處理器組成數字元測量及數據處理系統。
三、應用范圍
應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
四、產品規格
|
產品型號
|
ASR-2010
ASR-2010A
|
ASR-3020
ASR-3020A
|
ASR-4030
ASR-4030A
|
ASR-5040
ASR-5040A
|
ASR-6050
ASR-6050A
|
ASR-7060
ASR-7060A
|
|
X/Y行程
|
200×100
|
300×200
|
400×300
|
500×400
|
600×500
|
700×600
|
|
Z軸升降
|
150
|
150
|
150
|
200
|
200
|
200
|
|
玻璃臺 (mm)
|
260×160
|
360×260
|
460×360
|
560×460
|
660×560
|
760×660
|
|
產品結構
|

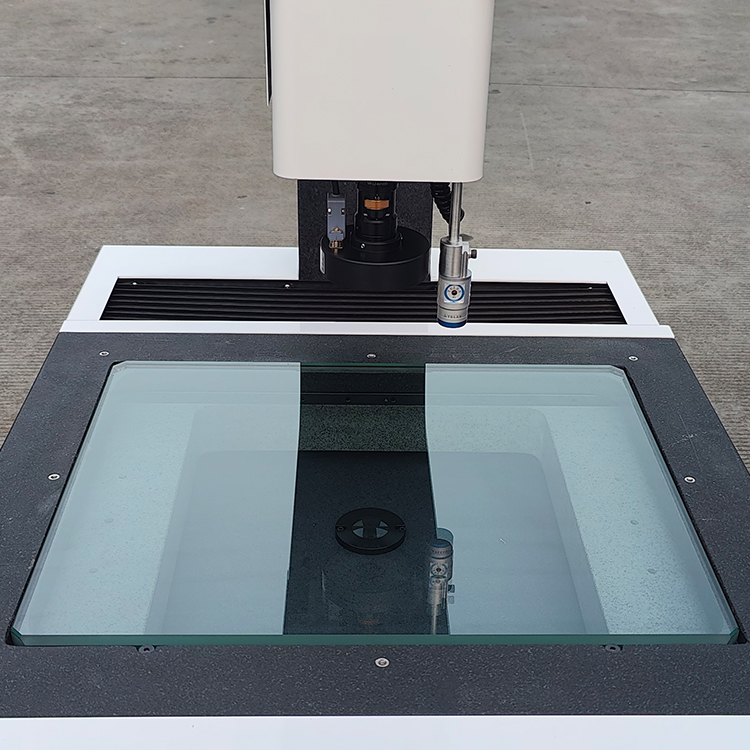

底座，立柱，移動工作臺均采用高精度花崗石
|
|
照明系統
|
表面光源與透射光源均用LED，亮度可調
|
|
CCD攝像機
|
1/3″高清晰彩色CCD攝影機（也可按需要選配其他品牌）
|
|
放大倍率
|
Step Zoom光學放大率：0.7～4.5X，影像放大率：30～225X
|
|
測量精度
|
（3+L/200）um
|
|
解析度
|
0.001mm
|
|
重復性
|
0.002mm
|
|
操作方式
|
ASR系列為手動操作；ASR-A系列為全自動操作
|
|
電源
|
220V(AC) / 50HZ
|
|
推薦環境
|
溫度：19～24℃，濕度：45%～75%
|
|
保修期
|
兩年
|
|
備注
|

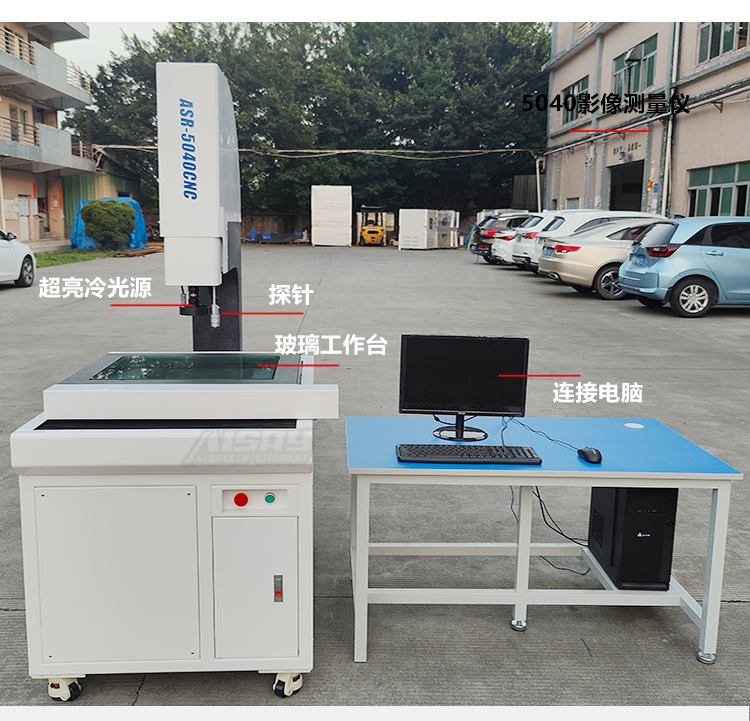

可選配Z軸影像測高或選配英國Reishaw探針接觸式測量
|
